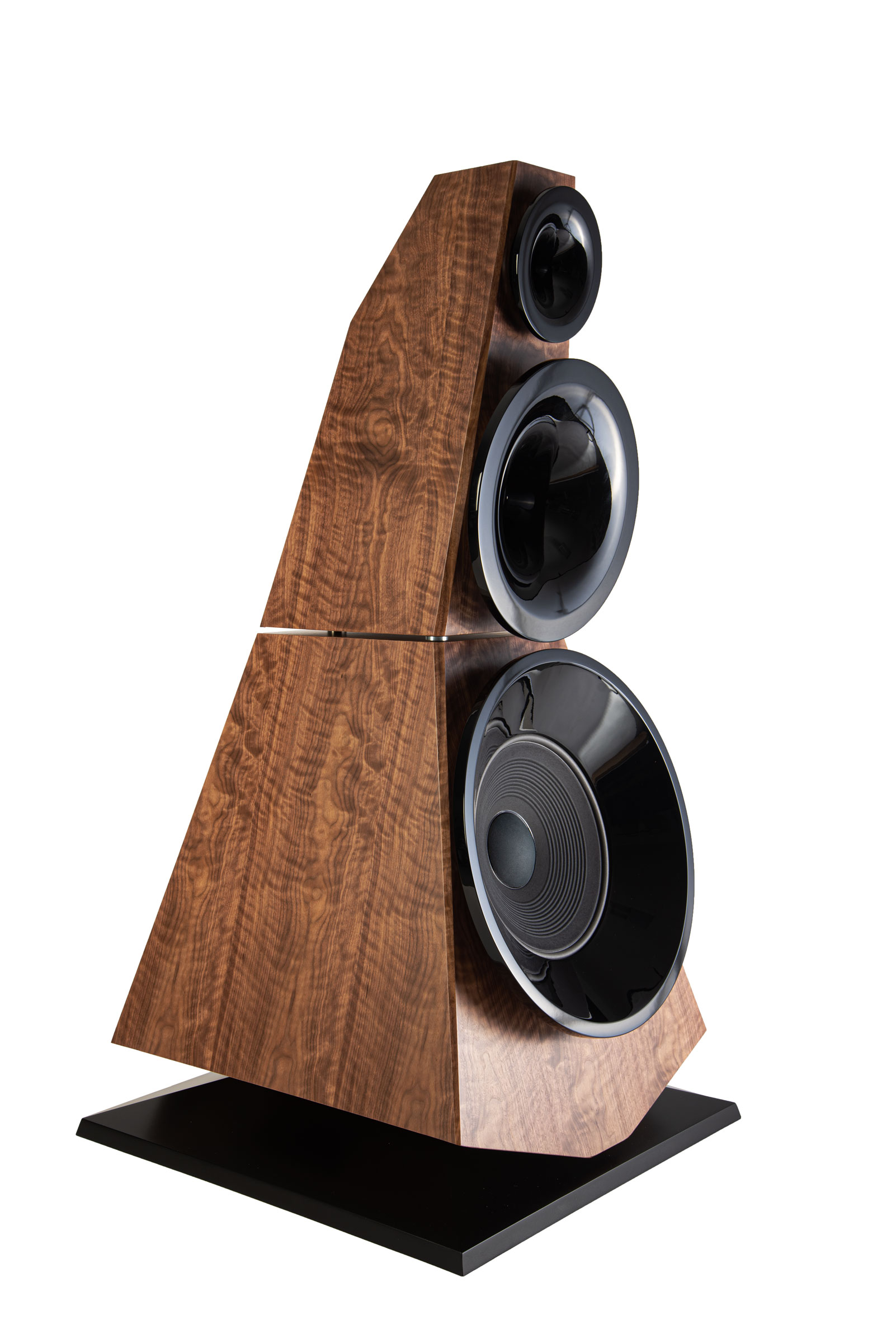

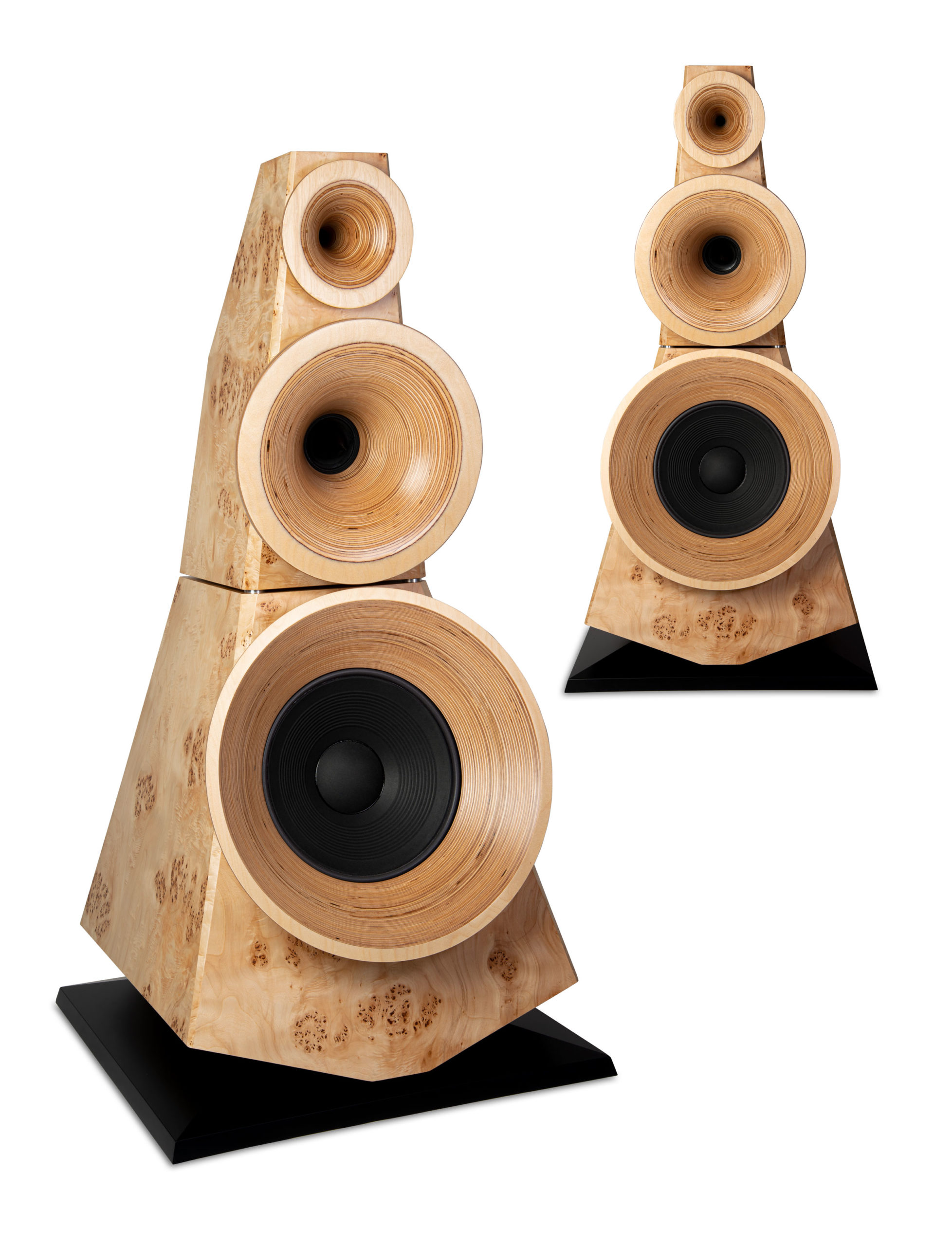

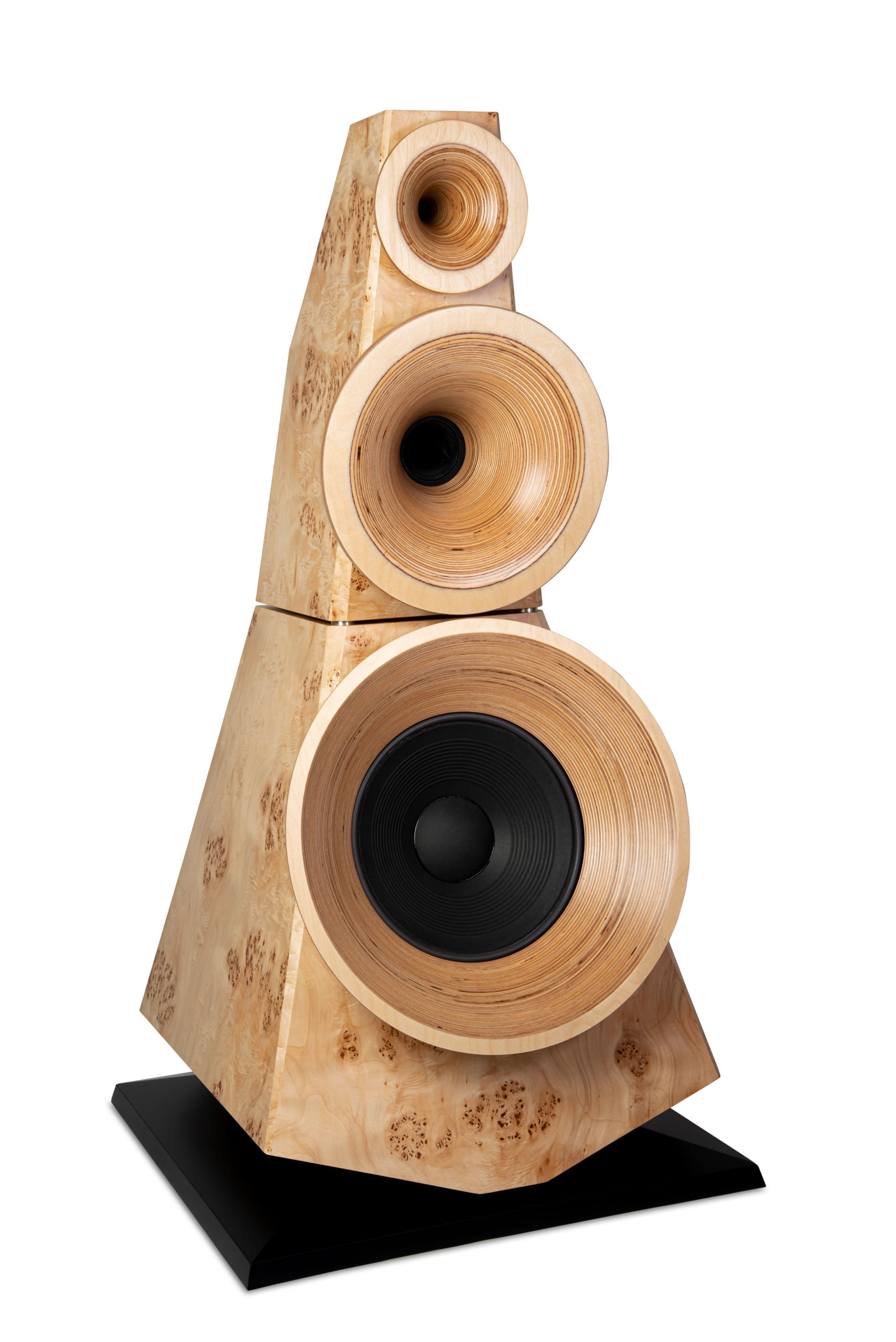

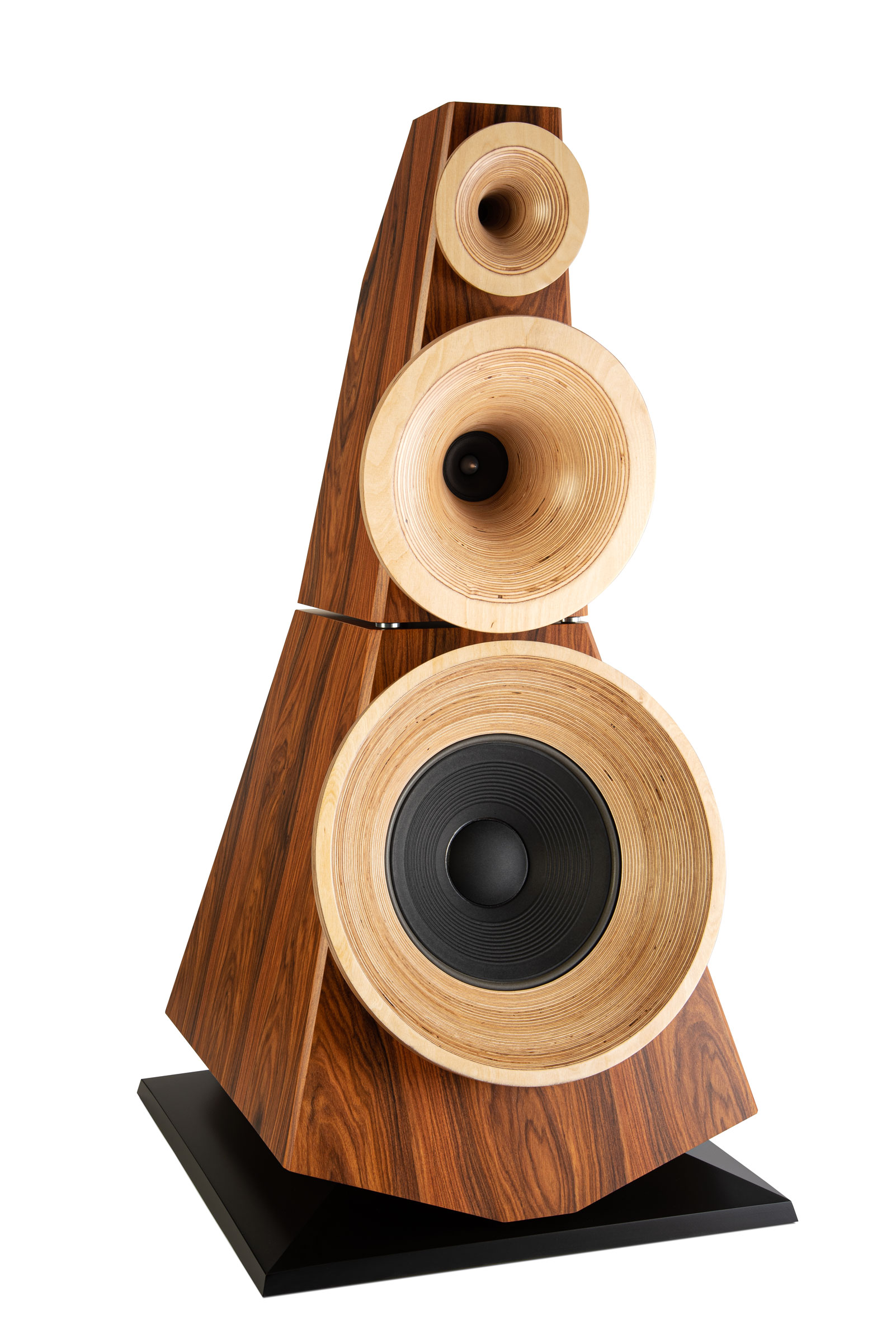

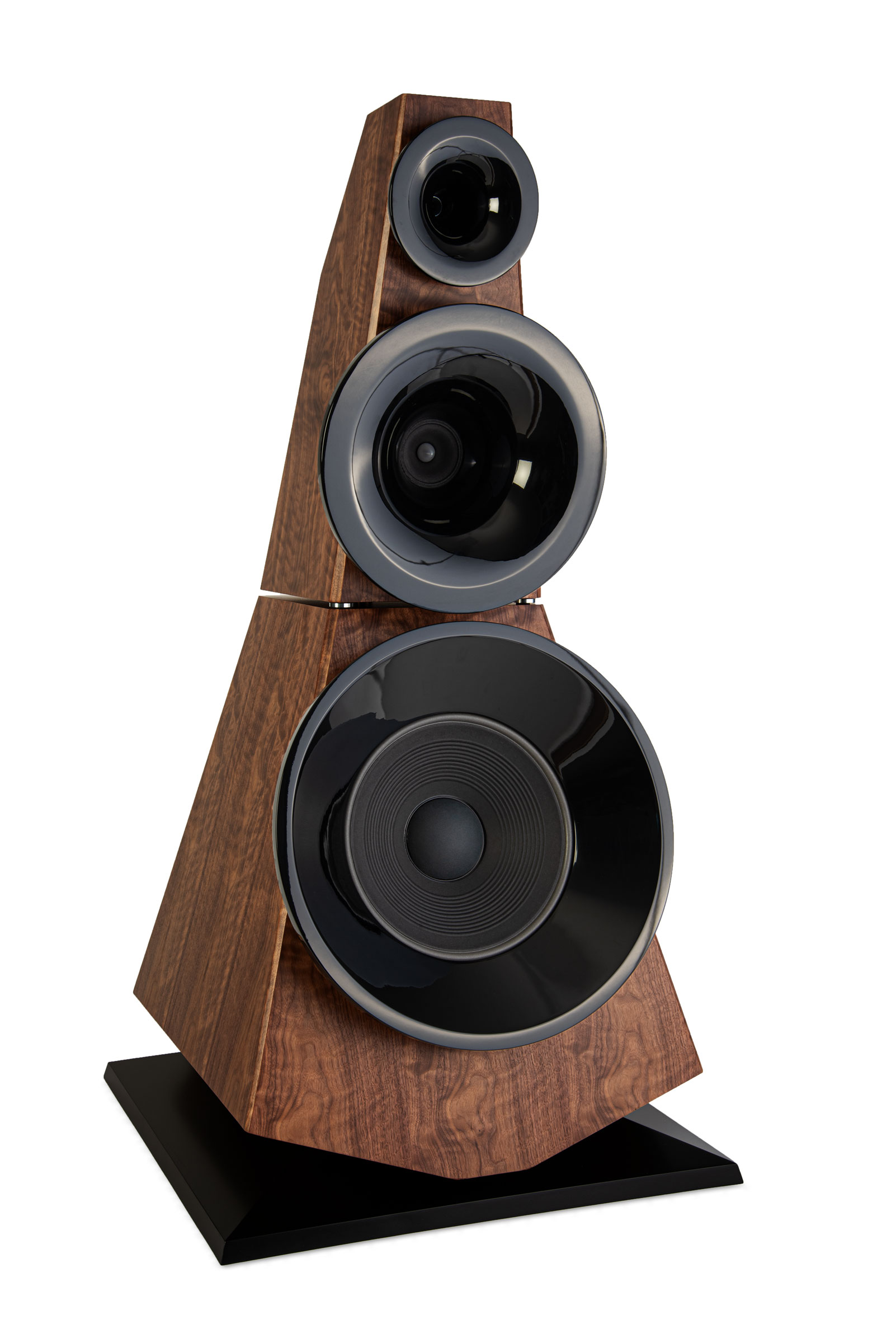

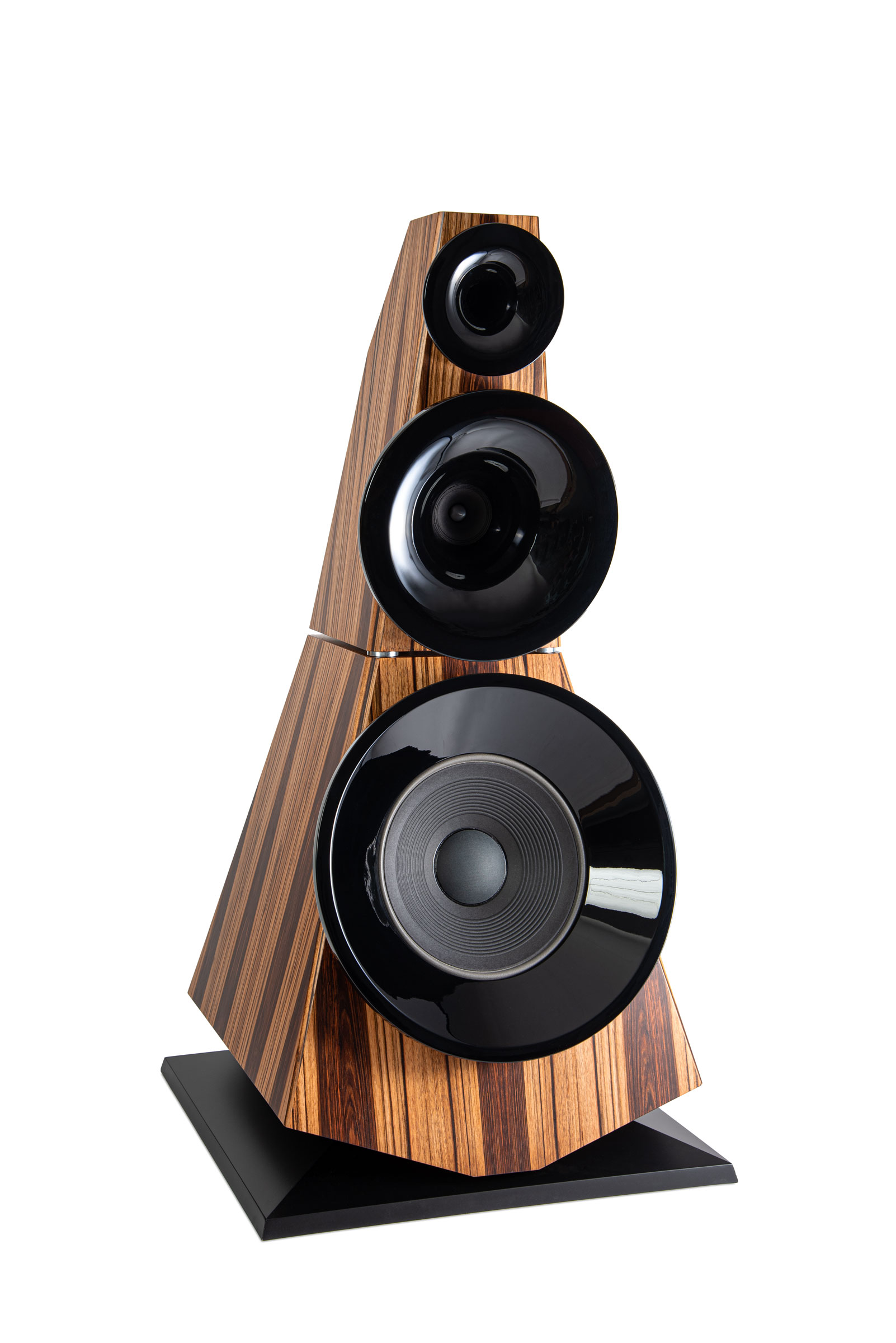

Odeon Audio - Carnegie Lautsprecher

State of the Art: Das ODEON AUDIO Carnegie zeigt, was als Lautsprecher mit sphärischen Wellenhörnern möglich ist. Mit einem enorm hohen Wirkungsgrad von 97db kann der Lautsprecher von jedem hochwertigen Verstärkerkonzept angetrieben werden. Selbst Trioden mit geringem Stromverbrauch (wie 300B und 2A3) treiben diesen Lautsprecher mit Leichtigkeit an und erzeugen eine kontrollierte und intensive Basswiedergabe. Das Carnegie macht das Musikhören zu einem Live-Event: Es öffnet die Hörumgebung, in der Stimmen und Instrumente in lebensechter Größe erlebt werden können. Der Zuhörer vergisst den Lautsprecher und verschmilzt mit der Musik.


Überführungen:

Um die Abweichungen zwischen den Kanälen so gering wie möglich zu halten, verwenden wir für die Frequenzweichen ausgewählte Komponenten mit einer maximalen Abweichung von nur einem Prozent. Zum Einsatz kommen Öl-Papier-Kondensatoren von Jantzen, Miflex und Duelund. Der Eigenklang dieser Kondensatoren ist Offenheit und harmoniert perfekt mit dem Klangcharakter des verwendeten ALNICO Mittel- und Hochtöners. Für eine direktere Sättigung der Kondensatoren und die daraus resultierende schnellere Signalverarbeitung werden im Carnegie viele Kondensatoren miteinander verbunden und mit Brückenkondensatoren ausgestattet. Die verwendeten Flachcoils stammen von der Firma Mundorf in Deutschland. Als Widerstände werden ausschließlich nichtmagnetische Bauelemente verwendet.
Bei den meisten Lautsprechern im High-End-Bereich sind die Frequenzweichen auf Silikonplatinen aufgebaut und die einzelnen Komponenten durch Leiterbahnen miteinander verbunden. Im Gegensatz dazu werden die Carnegie-Frequenzweichen von Hand verdrahtet, Punkt an Punkt verlötet und anschließend mechanisch gesichert, um ein Verrutschen der empfindlichen Bauteile und damit negative Einflüsse auf den Klang zu verhindern. Die Punkt-zu-Punkt-Verdrahtung minimiert elektrische Übergänge im Signalweg. Selten wird das, was bei hochwertigen Röhrenverstärkern als Qualitätsmerkmal gilt, im Lautsprecherbau so konsequent umgesetzt wie bei den Produkten von ODEON AUDIO.


Hochtöner:

Der Hochtöner ist eine neue Generation von 1" Kompressionstreibern mit Ringradiator-Technologie. Die im Druckkammertreiber verwendete 38mm Mylar-Membran wird von einem besonders starken Neodym-Magneten angetrieben, der die Schwingspule mit einer Magnetkraft von 2,4 Tesla führt. Das Ergebnis ist ein Treiber, der höchste Auflösung und ultraschnelle Wiedergabe garantiert.
Die eingesetzten Systeme werden nach langen Einlaufzeiten vermessen und paarweise von Hand ausgewählt. Die erweiterte Wiedergabe der höchsten Frequenzen verleiht dem restlichen Tonumfang eine besondere Qualität. Mit einer linearen Übertragung von knapp 30.000 Hz deckt der Carnegie ein Frequenzband ab, das deutlich nach oben erweitert wird. Diese akkurate Wiedergabe des obersten Frequenzspektrums ermöglicht eine naturgetreue Wiedergabe des Obertonbereichs. Der Obertonumfang ist entscheidend für die Unterscheidung von Instrumenten. Damit ermöglicht der Carnegie im Gegensatz zu anderen Lautsprechern die Unterscheidung zwischen einer Stradivari und einer Guarneri Geige. Diese Qualitäten werden durch den Einsatz des ODEON AUDIO Birken-Multiplexhorns unterstützt und deutlich verbessert. Das 22cm Messhorn fungiert als mechanischer Verstärker, der den Hochtöner entlastet und so entscheidend zu einem entspannten Klangcharakter bei höchstmöglicher Auflösung beiträgt.


Mitteltöner:

Die handgefertigten 13cm Mitteltöner stammen von einem deutschen Hersteller. Sie kombinieren einen modernen Aluminium-Druckgusskorb und einen leistungsstarken ALNICO-Magneten mit einer Magnetkraft von 1,4 Tesla sowie eine ultraleichte Zellulosemembran in NAWI-Form (non-unrollable). Diese hyperbolische Membranform sorgt im Gegensatz zur herkömmlichen Kegelform für eine gleichmäßigere Bewegung und Belastung der Membran bei langen Hüben und verhindert so parasitäre Schwingungen, die zu Löscheffekten führen können. Darüber hinaus sorgen eine sehr feine, zentrierende und die einteilige Konstruktion aus Membran und Sicke für eine akzentuierte, kontrollierte und schnelle Bewegung des Mitteltöners. Anstelle einer Gummisicke, die den Konus mit dem Korb verbindet, übernimmt der mehrfach gefaltete Rand des Konus die Funktion der Sicke. Dadurch werden Rückreflexionen zwischen Membran und Sicken vermieden. Das hervorragende Verhältnis von Masse zu Antrieb und die spezielle Konstruktion des Systems ermöglichen eine schnellere Signalerzeugung und machen den eingesetzten Mitteltöner zu einem der schnellsten, die jemals gebaut wurden.
Dieses System ist hinter einem 42 cm großen ODEON AUDIO Kugelwellenhorn aus geschichtetem Birkenmultiplex installiert. Das Horn entlastet den Mitteltöner entscheidend und ermöglicht eine noch schnellere Signalverarbeitung und damit höchste Feindynamik.


Woofer:

Im Bassbereich kommt ein Papiertieftöner von Audax zum Einsatz. Das System hat einen Durchmesser von 38cm. Der relativ leichte Konus wird von einem sehr starken, überdimensionierten Ferritmagneten angetrieben. Das Ergebnis ist ein Wirkungsgrad von 97db.
Die Leistung, Geschwindigkeit und Leichtigkeit der Wiedergabe sind außergewöhnlich und erzeugen eine lebensechte Intensität. Der Tieftöner arbeitet in einem 60cm messenden Waveguide, der den Grundtonbereich unterstützt und für eine saubere Übernahme des Mitteltöners bei 450 Hz sorgt. Das Ergebnis ist eine außergewöhnliche Plastizität im unteren Stimm- oder Grundtonbereich.


Reflex-System:

Wie alle ODEON AUDIO Standlautsprecher verwendet auch die Carnegie ein nach unten abstrahlendes Bassreflexsystem, bei dem der Bassreflextunnel nach unten zur Bodenplatte des Lautsprechers zeigt. Diese Grundplatte bildet das Ende der Reflexöffnung und ermöglicht so eine größere Auswahl an optimalen Raumplatzierungen, was eine Platzierung nahe der Wand ermöglicht.
Jeder Raum verfügt über sogenannte Raummodi. In der Folge kommt es häufig zu starken Bassspitzen. Das nach unten abstrahlende Bassreflexsystem stimuliert diese Raummoden deutlich weniger als herkömmliche Lösungen, bei denen das Reflexrohr der Rückwand zugewandt ist.


Gehäuse:

Das Gehäusedesign sorgt für eine ideale Phasenausrichtung, da alle Systeme exakt auf einer Achse positioniert sind. Bei Carnegie werden die zweiteiligen Gehäuse aus 24 mm starkem Multiplex hergestellt.
Die verwendeten Gehäusematerialien sind entscheidende Faktoren für die klanglichen Eigenschaften der Tief- und Mitteltonwiedergabe. Multiplex ist das bevorzugte Material, wenn es darum geht, spezielle Lautsprecherkonzepte zu realisieren. Das Sperrholz, das aus vielen kreuzverleimten Einzelfurnierblättern besteht, ist besonders steif und damit sehr resonanzarm und eliminiert Verfärbungseffekte. Die von unseren Meistern verwendete Materialstärke sorgt für eine Steifigkeit, die selbst die enormen Kräfte des 15" Tieftöners bei jeder Lautstärke ohne Eigenbewegung aufnimmt. Das asymmetrische Gehäuse verhindert stehende Wellen. Dies ermöglicht den Einsatz von weniger Dämpfungsmaterial und damit den maximalen Erhalt des außergewöhnlichen Wirkungsgrades.

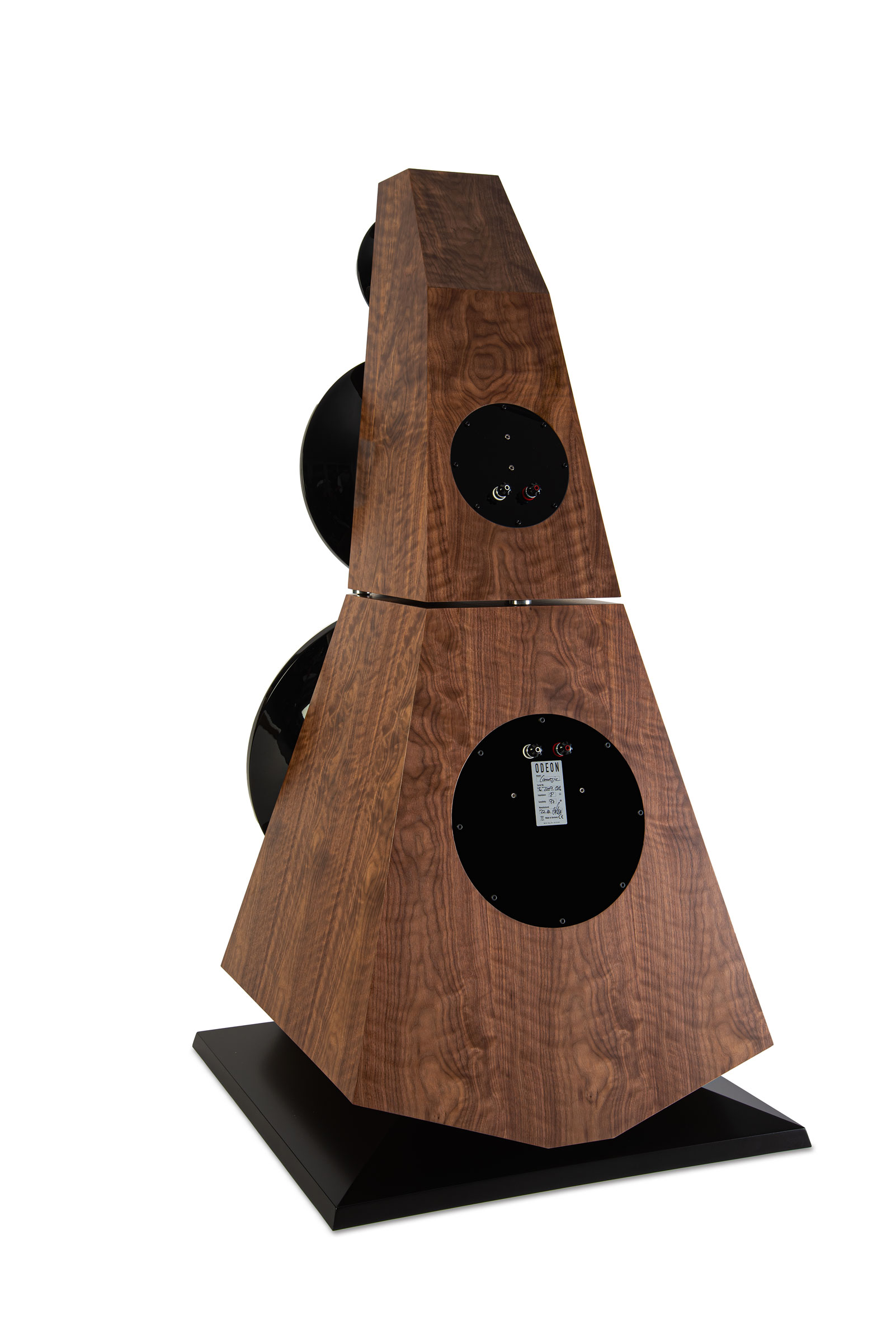

Kabel und Anschlüsse:

Carnegie verwendet ein besonders reines 7N-Kupferkabel aus japanischer Produktion, das in einem Stranggussverfahren in einer Einkristallstruktur gezogen wird. Durch die mechanisch und elektrisch geschirmten Kabel ist die Möglichkeit von Störungen nahezu ausgeschlossen. Der Tieftöner wird mit einem Querschnitt von 8 mm2 geliefert. Die benötigten Querschnitte im Mittel- und Hochtonbereich werden aus einzelnen teflonisolierten Volladerleitungen hergestellt. Um einen störungsfreien Kontakt zu gewährleisten, sind die Carnegie WBT Nextgen Lautsprecheranschlüsse aus reinem, vergoldetem Kupfer gefertigt. Aufgrund ihrer Bauweise und des geringen Materialeinsatzes unterdrücken sie Wirbelstromeffekte, die üblicherweise bei Steckverbindungen auftreten. Die WBT-Klemmen werden auf Acrylplatten montiert, die die Frequenzweichen aufnehmen und so Klemmen und Frequenzweichen direkt miteinander verbinden.
Die Intensität der Hoch- und Mitteltöner lässt sich über Steckverbindungen an der Acrylplatte an den individuellen Hörgeschmack und die jeweilige Raumsituation anpassen. Im Gegensatz zum häufig verwendeten Metall hat das gewählte Trägermaterial Acryl keinen negativen Einfluss auf die klanglichen Eigenschaften der Komponenten der Frequenzweichen. Metallische Träger begünstigen Wirbelstromeffekte und erzeugen elektromagnetische Felder, die die Funktion der Bauteile stark beeinträchtigen.


Spezifikationen:

• Abmessungen: 155cm (H) x 76cm (B) x 79cm (T) /115Kg
• Frequenzbereich: 26-29.000Hz
• Empfindlichkeit: 97db / 8 Ohm
• X-over: 420 / 2.200hz
