Audio Research - REF CD-9 SE

Der Reference CD9SE verfügt über vier digitale Eingänge: USB 2.0HS, AES/EBU, RCA und Toslink. Alle Eingänge verarbeiten eine Auflösung von 24 Bit / 192k. Der Reference CD9SE behält den Philips PRO2R-Transport bei, nach wie vor der beste dedizierte CD-Mechanismus, der für die Wiedergabe von Compact Discs einfach unübertroffen ist. Das REF CD9 profitiert von dem, was wir bei der Entwicklung des Referenz-DACs gelernt haben, und verwendet vier 24-Bit-DACs, die im Mono-Modus mit zwei Master-Oszillatoren laufen; einer für 44,1/88,2/176,4 Abtastraten, der andere für 48/96/192kHz Abtastraten. Die Abtastratenkonvertierung ist für alle Eingänge wählbar, so dass die Wiedergabe in nativer Auflösung oder über Upsampling möglich ist, einschließlich Compact Disc und alle Eingänge, einschließlich USB. Zusätzlich gibt es einen auswählbaren Digitalfilter, entweder mit schnellem oder langsamem Rolloff.

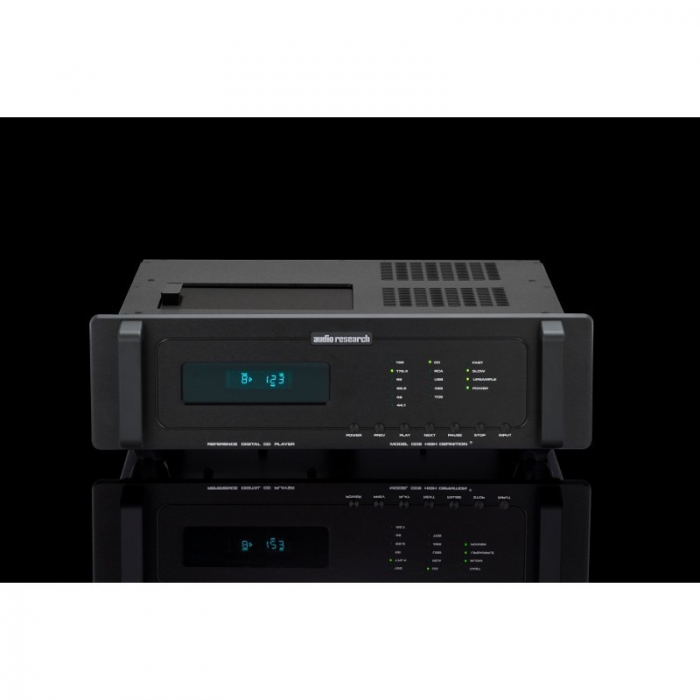

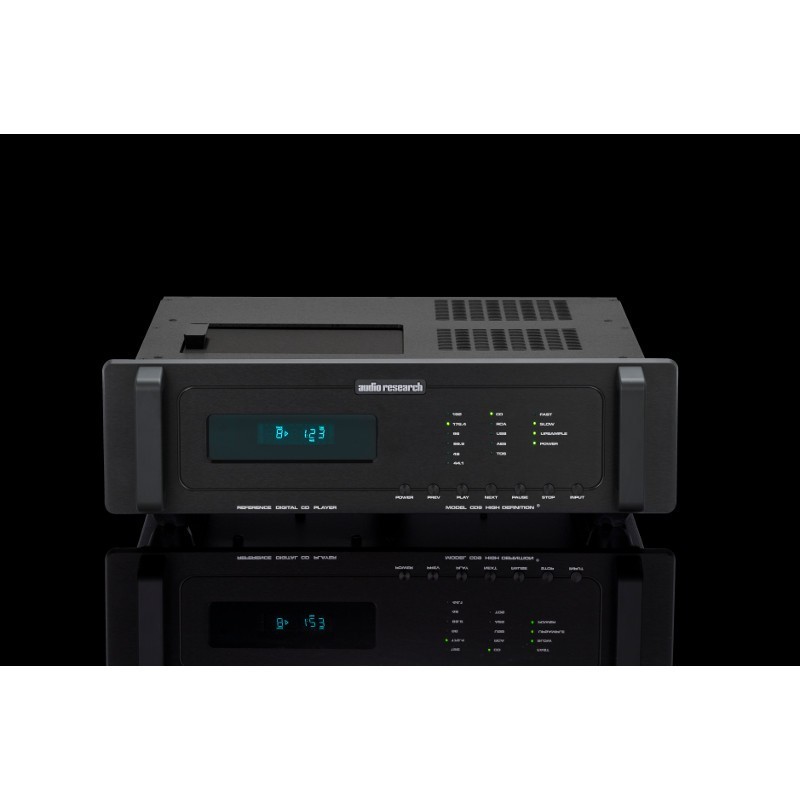

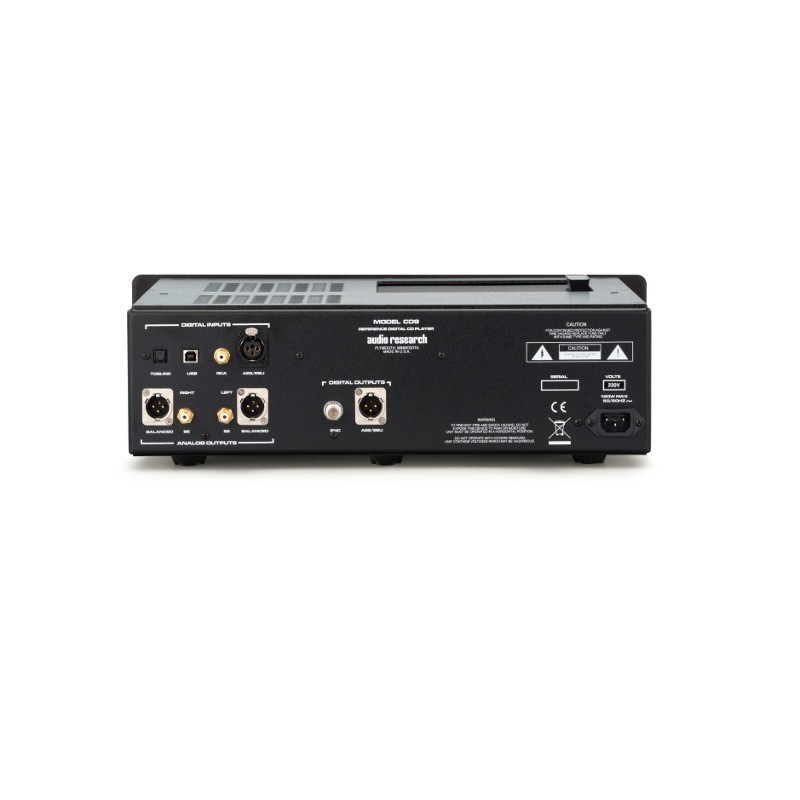

Wie bei anderen Referenzprodukten ist der Analogteil mit vier 6H30-Dual-Trioden als Vakuumröhre ausgeführt, und es gibt eine Vakuumröhren-Stromversorgungsregelung mit einem 6550WE mit einem 6H30. Die Frontplatte hat das bekannte, dimmbare CD-Display auf der linken Seite. Auf der rechten Seite befinden sich LEDs zur Anzeige von Abtastrate, Eingangswahl, Filter und Leistung. Zusätzlich zu den digitalen Eingängen befinden sich auf der Rückseite Digitalausgänge (AES/EBU und BNC), unsymmetrische Cinch- und symmetrische XLR-Ausgänge sowie ein 15A-Kaltgeräteanschluss.

Klanglich gehört das Reference CD9SE zu einer neuen Klasse und verbindet die magische Musikalität von Röhren mit bemerkenswerter Transparenz und Lebendigkeit. Der Reference CD9SE klingt schnell, mit großer Transientengeschwindigkeit, verbesserter Dynamik von oben nach unten, einer viel größeren Auflösung innerer Details, mit einem Fokus und einer Reinheit, die fesseln. Rhythmus, Tempo und Timing sind besser denn je, etwas, das man hören muss, um es zu schätzen wissen. Es ist an der Zeit, Ihre Musik in High Definition® zu hören.

Spezifikationen

FREQUENZGANG

+0-3dB, 3Hz bis 96kHz bei Nennleistung. 0,15dB, 20Hz bis 20kHz. (Ausbalanciert, 200k Ohm Last)@ 192kHz Abtastrate.

VERZERRUNG

THD+N Weniger als .003% bei 2V RMS BAL-Ausgang.

SIGNAL-RAUSCH-VERHÄLTNIS

110dB

DYNAMISCHER BEREICH (AES17)

110dB

IMD (SMPTE)

.002%

RMS-GERÄUSCHPEGEL

-95dBV (20-20kHz)

GAIN

14,0dB Ausgewogen, 7,0dB SE.

EINGANGSIMPEDANZ

Digital: 75 Ohm RCA, 110 Ohm AES/EBU, OPT 660nm TOSLink-Faser 44,1 bis 96kHz.

AUSGANGSIMPEDANZ

660 Ohm symmetrisch, 330 Ohm SE Main (2), 20K Ohm Mindestlast und 2000pF maximale Kapazität.

AUSGANGSPOLARITÄT

Nicht invertierend.

MAX. AUSGABE

Bei 0,0dB Eingang, 5V RMS in 200K Ohm symmetrische Last.

DIGITALE ABTASTRATEN

24 Bit bei 44,1kHz bis 192kHz, SPDIF, AES/EBU und USB 2.0 HS.

UPSAMPLIEREN

Wählen Sie Upsampling oder Native-Modus; CD, RCA, AES/EBU, TOS Upsampling auf 176,4 oder 192kHz. USB-Überabtastung auf 88,2 oder 96 kHz.

MASTER-OSZILLATOR

22,579mHz ±20Hz für 44,1, 88,2 und 176,4kHz. 24,576mHz ±20Hz für 48, 96 & 192kHz.

AUSGÄNGE DIGITAL

XLR symmetrisch AES/EBU 110 Ohm 4V P-P, BNC Koax SPDIF 75 Ohm 0,7V P-P.

INTRINSISCHER JITTER

<10ps

KANALTRENNUNG

107dB bei 1kHz.

TASTERTASTEN

Einschalten, Zurück, Stopp, Pause, Wiedergabe, Weiter, Eingabe.

SIGNALFORMAT (DISC)

Abtastfrequenz 44,1kHz, Quantisierungsbit; 16bit linear/Kanal, Kanalbitrate; 4,3218Mb/sec, Kanalmodulationscode; EFM (8-14 Modulation), FEHLERKORREKTUR; CIRC.

Antriebsmechanismus (Top Load) Wow & Flattern; nicht messbar (Quarzstabilität); Discs; akzeptiert die Größen 5″ (12cm) und 3″ (8cm).

OPTISCHE AUFNAHME

Typ; 3-Strahl-LDGU (Laser Diode & Grating Unit), mit holographischem Beugungslichtstift, Laser; GaAlAs-Halbleiter, 780nm, 0,5mW max. Leistung, Servo; Digital gesteuerter trägheitsarmer linearer Positionieraktuator.

JITTER-REDUZIERUNG

Hochstabile quarzgesteuerte Wiedertaktung für alle Ausgänge.

ANZEIGE

Sechsstellige Vakuumfluoreszenz mit optischem Filter; LED-Anzeige; CD, AES, USB, RCA, TOS, schnell, langsam, Upsample, Leistung, 44.1, 48, 88.2, 96, 176.4, 192kHz.

RÖHRENKOMPLEMENT

(4) 6H30 Doppeltrioden, plus (1) 6550WE & 6H30 in der Stromversorgung.

FERN-TASTEN

Titel/Disc-Wiederholung, 0-9-stellige Eingabetasten, Scan zehn Sekunden pro Titel, Programm anhalten, Programm stoppen, Wiedergabe, Zufallswiedergabe der Titel, Programm gibt Auswahl in Programmliste ein, abgelaufene Zeit, verbleibender Titel, verbleibende Disc, A/B-Wiederholungssegment, Filterauswahl, Eingangsauswahl, Pause, Wiedergabe, Ãœberspringen>, Ãœberspringen<, FF, FR, Upsample/Nativer Modus, DSP-DN, DSP-UP.

LEISTUNGSANFORDERUNGEN

105-125VAC 60Hz (210-250VAC 50/60Hz) maximal 120 Watt. Schlafmodus 1 Watt maximal.

ABMESSUNGEN

Breite 19″ (48 cm); Höhe 5.25″ (13,4 cm) (Standard-Rackblende); Tiefe 15.375″ (39 cm);
